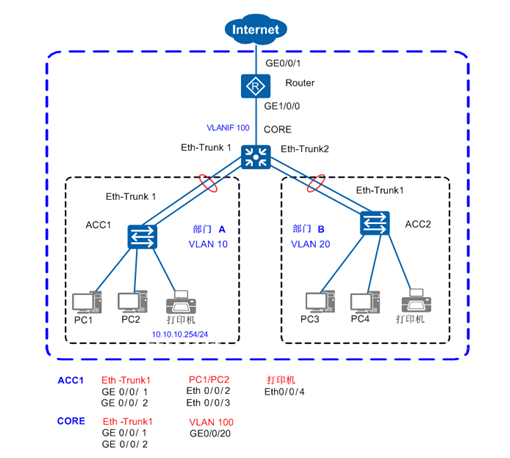

本文配置步驟以圖中所示的華為接入交換機ACC1（S2750），華為核心交換機CORE（ S5700 ）和出口路由器Router（AR系列路由器）為例。

?在小型園區中，S2700&S3700通常部署在網絡的接入層，S5700&S6700通常部署在網絡的核心，出口路由器一般選用AR系列路由器。

?接入交換機與核心交換機通過Eth-Trunk組網保證可靠性。

?每個部門業務劃分到一個VLAN中，部門間的業務在CORE上通過VLANIF三層互通。

?核心交換機作為DHCP Server，為園區用戶分配IP地址。

?接入交換機上配置DHCP Snooping功能，防止內網用戶私接小路由器分配IP地址；同時配置IPSG功能，防止內網用戶私自更改IP地址。
